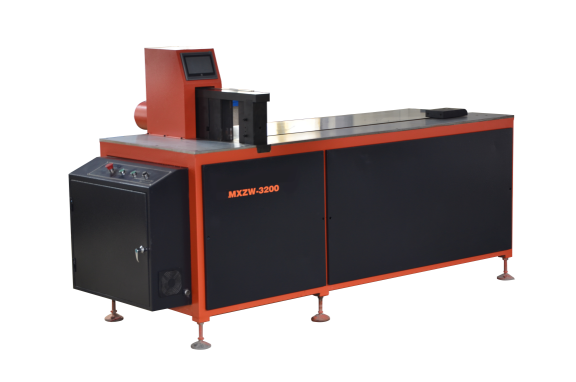

MXZW-3200数控母线折弯机

发布时间:2020-02-10 10:46人气:


本机专门用于电力行业、箱式变电站、高低压成套、母线槽行业所需铜、铝母线排的加工。采用2轴数字控制一次装夹即可对母线实现各种规格平弯、立弯等工作。采用独有的触摸屏、PLC数字控制方式具有操作简单、简单易用、故障点少、维护方便、高效低耗、精密准确、低碳环保等优点。操作时只需将待加工母线排安装到位,配合触摸屏编程及相关操作即可完成母线排的平弯、立弯等工作,本机采用交流伺服数控侧挡料,光栅控制加工角度等先进原理,使得挡料定位精度达±0.1mm,角度控制精度达±0.5°。加工程序启动后直接单件工件加工完成,无需半成品单序堆垛,即可直接转序,提高效率、减少占地面积、降低劳动强度,无余、废料产生,无三废排放,安全、高效、精准、环保。可与MXCJ-302数控母线冲剪机配套组合成为数控母线加工中心,加工效率十数倍于常规产品

主要技术参数:

名  目

单 位

参  数

公 称 力

KN

300

折弯精度

<±0.5°

折弯最大行程

mm

250

侧挡料行程

mm

1400

侧挡料最大移动速度(X轴)

m/min

30

折弯速度

m/min

3

U型折弯内宽最小

mm

40

最小成型角度

90

平  弯(宽度×厚度)

mm

200×12

立  弯(宽度×厚度)

mm

100×10

总功率

KW

6.5

外形尺寸(长宽高)

mm

2500*1200*1450

重量

T

1.2

     置:

 1、电机:                                    盐城力佳

 2、油泵、电磁阀、溢流阀:                    台湾俨然

 3、电器元件:                                施耐德

 4、数控系统:                                汇川

 5、直线导轨、滚珠丝杠:                      台湾上银

 6、交流伺服:                                汇川

 7、轴承:                                    瑞典SKF

标准模具配置:

1、平弯模具:         二套(凸模R5R10各一件,凹模一件)

质量承诺

本公司对所销售的产品质保一年,一年内出现任何质量问题,公司免费维修。公司所售产品一律免费送货上门(国内),感谢您对我公司产品的垂询,我们始终追求一流技术、一流产品、一流服务的经营理念,最大限度地满足用户需求,我们以高质量、高性能、低价格的产品欢迎您的惠顾!
